華創(chuàng )通信HY-8300有源光電纜探測儀

　　一、用途及使用范圍

　　1、探測地下光(電)纜的走向及埋深。采用光(電)纜芯線放音，埋深在1.5米以?xún)鹊墓?電)纜有效探測距離大于25公里。埋深在2.5米以?xún)鹊墓?電)纜有效探測距離大于10公里，平面位置誤差不大于5厘米。

　　2、探測地下金屬管線(油管、汽管、水管)的走向及埋深，由金屬管線放音(電纜鉛皮放音)，有效探測距離大于1000米。

　　有效探測深度：在距離200米以?xún)扔行綔y深度3米；在600米以?xún)扔行綔y深度2.5米。（無強磁干擾情況下）

　　3、如配置一支測量探針(接地規)，便可以測量地下塑料光(電)纜絕緣不良(地氣)點的準確位置。可在15公里內查找漏電電阻在0.5兆歐以下的不良障礙。

　　二、本機特點

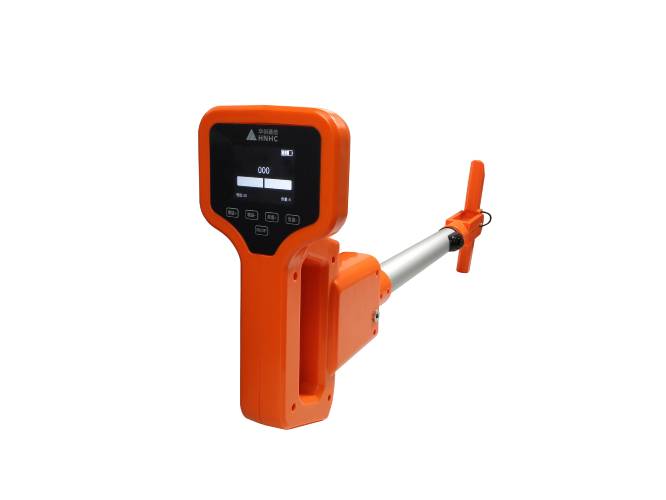

　　接收器

　　1、本機接收器外形設計為可伸縮拐杖形，2.4寸LCD智能圖形顯示以及音頻信號輸出，電池電量顯示，增益30擋可調，音量5擋可調，整機重量(含電池)僅800克，具有體積小、重量輕、攜帶方便的突出優點，接收器采用可伸縮桿可根據操作的身高進行舒適度調節。

　　2.本接收器精選新型低噪聲、低溫漂集成電路和高精度元件，并進行了適當的溫度補償，具有通帶窄、偏移小、靈敏度高、噪音小的顯著特點。

　　3、本機工作頻率512Hz，與工作頻率相同的其它各類探測儀的接收和發射部分可以互換使用。

　　發射器

　　1、本發射器外形設計便攜式設計，體積小便于攜帶。

　　2、采用國外微功耗電腦元件，低功耗設計，工作效率高。發射機內置的14.8v，3800mAh大容量鋰電池，電池芯采用LG質量保證連續待機15個小時。

　　3、本機發射體內有供電欠壓保護電路以及阻抗匹配提示功能，當接地狀態不良時，三個輸出阻抗燈會(huì )同時出現閃爍提示，接觸良好時所選阻抗的對應燈閃爍。

　　除此之外，由于本機在設計時充分考慮到現場各種復雜的工作環境和不同級別的測試人員的測試要求和工作習慣，本機還有如下特點和功能：

　　1、為適應現場各種惡劣的工作條件，本機采用固體化全密封結構，常用開關采用輕觸型開關，發射體采取了抗輸出短路措施，最大限度避免各種可能的損壞。

　　2、本機探頭采用重力全對稱平衡結構，并考慮了大地對埋深定位測量角度的影響，提高了光（電)纜走向和埋深的測量精度。
